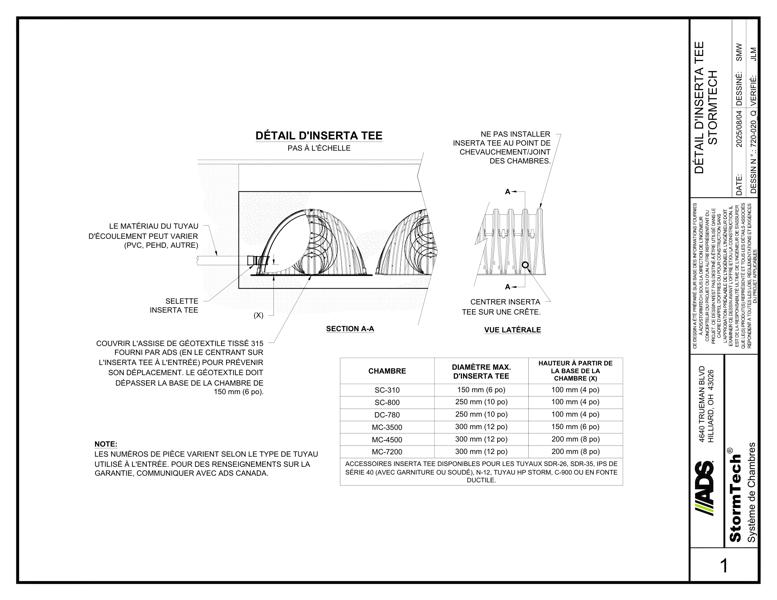

Ce document est l'entrée latérale en Tee Inserta de StormTech. Une section transversale et un tableau de mesure avec des notes incluses.

La section transversale Inserta-TEE montre le tuyau de transport avec divers matériaux, la connexion Inserta-TEE et le placement du géotextile tissé ADSPLUS sur la pierre de literie. La vue latérale montre le dispositif Inserta-Tee à installer, centré sur le carton ondulé. Ne pas installer le dispositif Inserta-Tee sur les joints de la chambre.

Un tableau montre les différents modèles de chambre et leur diamètre maximal correspondant de Inserta-TEE et la hauteur à partir de la base de la chambre. Raccords Inserta-TEE pour certains modèles répertoriés.

Les remarques indiquent que les numéros de pièce varieront en fonction des matériaux des tuyaux d'entrée. De plus, communiquer avec les services techniques d’ADS si l’entrée Inserta-TEE doit être levée.
