Ce document détaille le détail de la rangée d'isolateur StormTech SC-160LP StormTech Plus, le détail du port d'inspection et les étapes d'inspection/d'entretien.

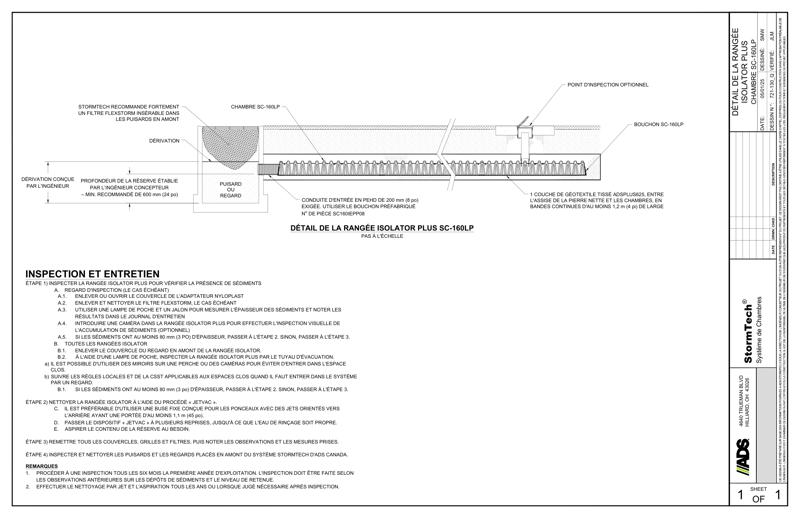

Le diagramme détaillé de la rangée d’isolateurs StormTech Plus montre un port d’inspection en option, une chambre SC-160LP /bout d’îlot, des inserts de tempête de flexion, un déversoir, une hauteur de déversoir, une profondeur de puisard, un bassin collecteur ou un puits d’accès, un tuyau d’accès en HDPE et une couche géotextile entre la pierre de fondation et les chambres.

Les étapes d’inspection et d’entretien nécessitent une inspection de la rangée d’isolateurs Plus pour détecter la présence de sédiments, la façon de nettoyer la rangée d’isolateurs Plus à l’aide du processus jetvac, le remplacement des couvercles, des grilles, des filtres et des couvercles tout en enregistrant les observations et les actions et l’inspection/le nettoyage des bassins et des puits d’accès en amont du système StormTech.

Une note suggère que l’inspection a lieu tous les 6 mois au cours de la première année d’exploitation et que le calendrier doit être ajusté en fonction des observations de sédiments. Une note d’entretien demande d’effectuer des jets et des vactorats chaque année ou lorsque l’entretien est nécessaire.

Un détail du port d’inspection en PVC 4 po montre la chambre de la série SC. Le collet en béton, le revêtement en asphalte, le couvercle/châssis solide verrouillable en nyloplast, le drain en ligne universel en nyloplast, le tuyau 4 po SDR 35 , l’inserta TEE 4 po doivent être centrés sur la crête de carton ondulé, largeur minimale requise avec la position de la chambre en dessous. Une remarque suggère que les ports d’inspection peuvent être connectés à travers n’importe quelle crête de carton ondulé de la chambre.
