Ce document détaille la rangée d'isolateur StormTech SC-800 . Détails et étapes d’inspection/d’entretien incluses.

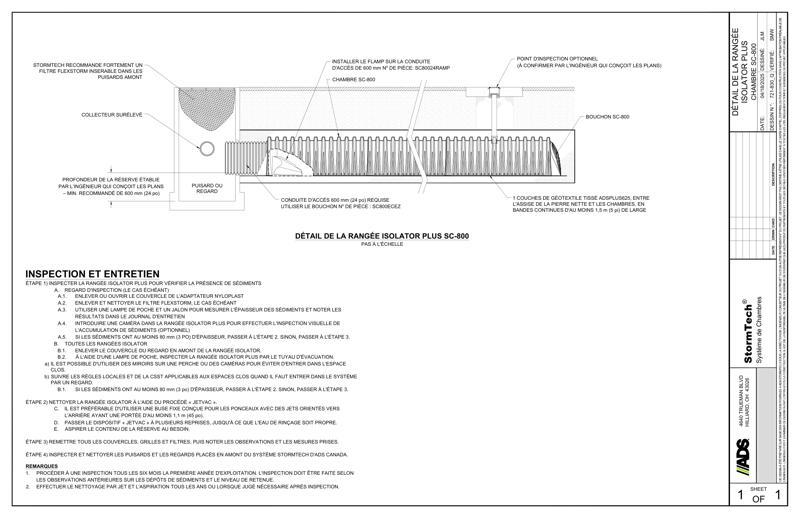

Le diagramme détaillé de la rangée d’isolateurs StormTech Plus montre un port d’inspection en option, des inserts de tempête de flexion en option, un capuchon d’extrémité SC-800 , un collecteur de dérivation élevé, une profondeur de puisard, un bassin collecteur, un tuyau d’accès en HDPE et une couche géotextile entre la pierre de fondation et les chambres.

Les étapes d’inspection et d’entretien nécessitent une inspection de la rangée d’isolateurs Plus pour détecter la présence de sédiments, la façon de nettoyer la rangée d’isolateurs Plus à l’aide du processus jetvac, le remplacement des couvercles, des grilles, des filtres et des couvercles tout en enregistrant les observations et les actions et l’inspection/le nettoyage des bassins et des puits d’accès en amont du système StormTech.

Une note suggère que l’inspection a lieu tous les 6 mois au cours de la première année d’exploitation et que le calendrier doit être ajusté en fonction des observations de sédiments. Une note d’entretien demande d’effectuer des jets et des vactorats chaque année ou lorsque l’entretien est nécessaire.

Un détail du port d’inspection en PVC 4 po montre la chambre de la série SC. Le collet en béton, le couvercle/châssis solide verrouillable Nyloplast, le revêtement d’asphalte, le tuyau 4 po SDR 35 , le corps de drain en ligne universel Nyloplast, l’ETE inserta de 4 po doivent être centrés sur la crête ondulée, exigences de largeur minimale avec la position de la chambre StormTech en dessous. Une remarque suggère que les ports d’inspection peuvent être connectés à travers n’importe quelle crête de carton ondulé de la chambre.
